引言

氣動比例調節閥是一種以壓縮空氣為執行動力、通過比例控制信號實現閥位連續調節的自動控制閥，廣泛應用于對響應速度、安全等級和調節穩定性要求較高的工業過程控制系統中。
在 DCS、PLC 等自動化系統中，氣動比例調節閥作為最終控制元件，其閥體結構、閥芯流量特性、氣動執行機構及閥門定位器性能，直接影響系統的控制精度與長期運行可靠性。
相比傳統開關控制的氣動閥，氣動比例調節閥具備連續、可控的閥位調節能力、響應速度快、易于滿足防爆要求等工程優勢，特別適用于石油化工、能源電力、環保水處理及高安全等級裝置。通過合理選型與規范應用，可有效提升過程控制品質，降低系統波動風險，保障裝置長期穩定運行。





氣動比例調節閥技術全解析：工業過程控制中高響應執行機構的工程實踐

在連續化、精細化控制成為主流的工業自動化體系中，執行機構的響應速度、調節穩定性與環境適應能力，直接決定了控制系統的整體性能。氣動比例調節閥，憑借其快速響應、高可靠性以及良好的防爆適應性，在化工、能源、冶金及過程工業中被廣泛采用，成為復雜工況下的重要調節執行單元。
本文將從工程技術視角，系統解析氣動比例調節閥的定義、結構組成、工作原理、性能特點、應用場景、選型邏輯及使用注意事項，為技術工程師提供具有實際參考價值的專業內容。

一、什么是氣動比例調節閥？

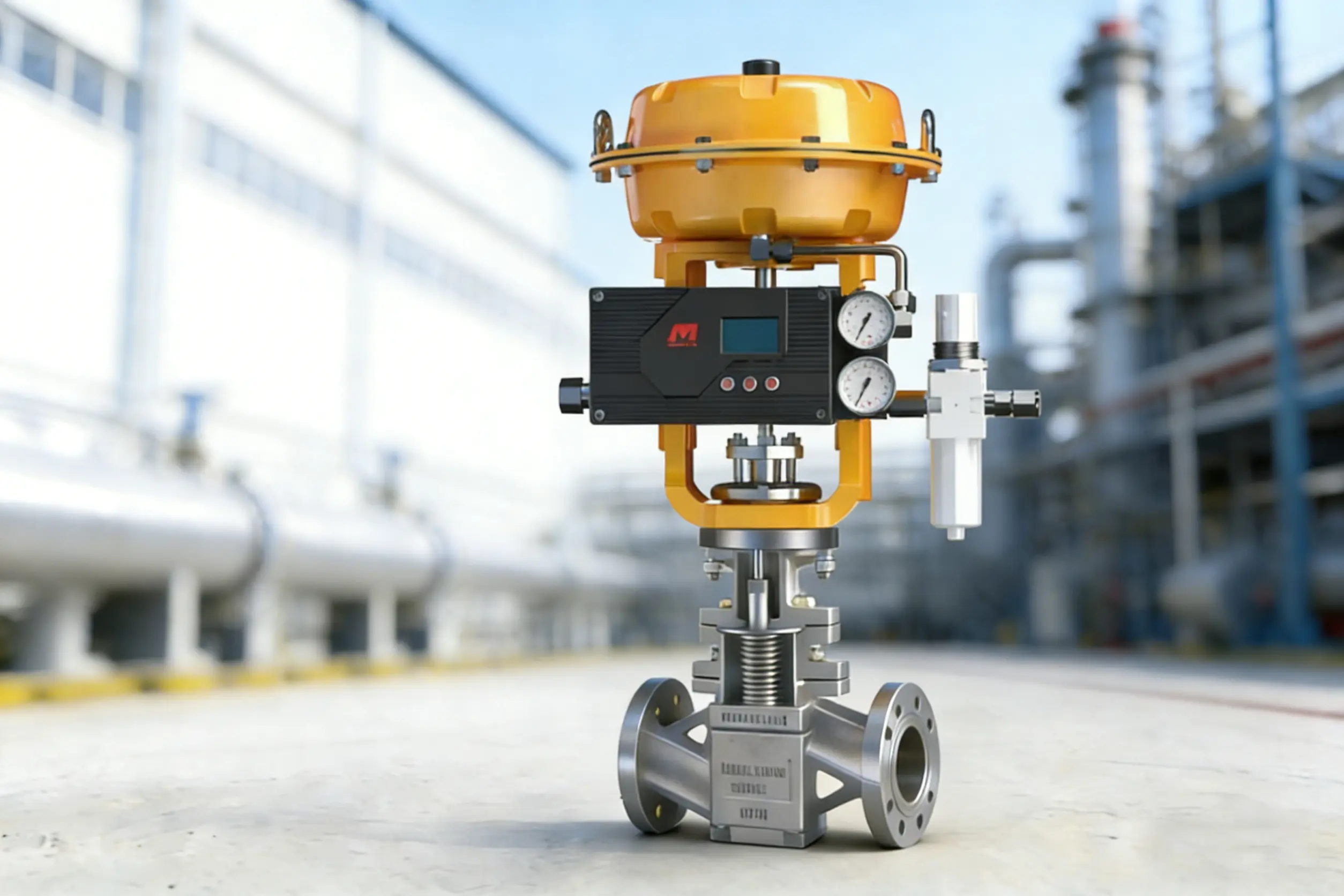

氣動比例調節閥（Pneumatic Proportional Control Valve），是以壓縮空氣作為執行動力，并通過比例控制信號實現閥位連續調節的自動控制閥，通常由閥體、氣動執行機構及閥門定位器組成，作為過程控制系統中的最終控制元件。
其核心特征在于：

• 閥門開度能夠隨控制信號實現連續、可控的調節響應。

• 具備 連續調節能力，而非簡單開關動作

• 適用于需要快速響應或防爆要求較高的工業環境

在 DCS、PLC 或獨立 PID 控制系統中，氣動比例調節閥通常作為最終控制元件（Final Control Element），直接作用于工藝介質。

二、氣動比例調節閥的結構組成與工程特點



1. 閥體與流道結構

閥體是介質流通與承壓的主體，其結構直接影響調節精度與流通能力。常見形式包括：

• 直通單座 / 雙座結構

• 套筒導向結構

• 角式結構（適用于高壓差工況）

在工程應用中，閥體材料需根據介質性質選擇，如碳鋼、不銹鋼、合金鋼或耐腐蝕材料，以滿足強度與壽命要求。

2. 閥芯組件與調節特性設計

閥芯是決定調節性能的核心部件。氣動比例調節閥常見閥芯形式包括：

• 柱塞式閥芯

• 套筒式閥芯

• 特殊切口結構閥芯

閥芯輪廓通常經過精確計算與試驗驗證，以實現特定流量特性：

• 線性特性：閥芯位移與流量變化成正比

• 等百分比特性：適用于負載變化大的系統

工程實踐中，流量特性選擇直接影響系統調節穩定性與控制難度。

3. 氣動執行機構

氣動比例調節閥的執行機構通常為：

• 膜片式

• 活塞式

其技術優勢在于：

• 輸出推力大

• 響應速度快

• 適合高頻調節工況



4. 閥門定位器（比例控制核心）

在現代控制系統中，閥門定位器不僅承擔電-氣轉換功能，更通過閥位反饋與內部控制算法，實現對執行機構的精確閉環控制，是氣動比例調節閥性能差異的關鍵來源。其功能包括：

• 接收控制信號（4–20mA、0–10V、總線信號）

• 實時反饋閥位并進行閉環修正

• 提升調節精度與動態響應能力

高性能定位器可顯著提高：

• 調節精度

• 重復定位能力

• 抗擾動性能



三、氣動比例調節閥的工作原理解析

氣動比例調節閥的工作原理建立在氣動放大與閉環反饋控制基礎之上：

1.  控制系統輸出比例信號

2.  定位器將電信號轉換為氣壓信號

3.  氣壓作用于執行機構膜片或活塞

4.  執行機構推動閥桿產生位移

5.  閥芯位置變化引起介質流量變化

6.  閥位反饋信號回傳定位器，實現自校正

整個過程持續動態運行，使閥門始終保持在與設定值對應的位置。

四、氣動比例調節閥的關鍵性能優勢



1. 響應速度快

相比電動執行機構，氣動系統的：

• 啟動慣量小

• 動作時間短

特別適合高頻調節與快速工況變化場景。

2. 易于滿足防爆要求

在易燃易爆工況下，氣動比例調節閥由于不依賴電機驅動，顯著降低了電氣點火風險，更易滿足防爆區域的應用要求，常與符合防爆認證的閥門定位器配合使用。在易燃、易爆環境中：

• 風險更低

• 符合嚴苛安全規范

因此在石油化工、天然氣行業中應用廣泛。

3. 輸出力穩定

在供氣壓力穩定、執行機構合理選型的前提下，氣動執行機構在高壓差和較大流體作用力條件下，仍可提供穩定、可控的輸出推力，適合：

• 大口徑

• 高壓差工況



4. 系統可靠性高

結構相對簡單，維護周期長，在連續運行工況中具備較高可靠性。

五、氣動比例調節閥的典型應用場景解析



1. 石油化工與精細化工裝置

在反應器進料、蒸汽加熱、壓力控制等環節中，氣動比例調節閥可滿足：

• 快速負載變化

• 防爆環境要求

• 長周期連續運行



2. 能源與電力系統

在鍋爐給水、燃燒空氣調節及蒸汽系統中，氣動比例調節閥以其高可靠性，廣泛應用于關鍵控制回路。實現

• 流量平衡

• 熱效率優化



3. 環保與水處理工程

在脫硫脫硝、加藥系統、流量平衡控制中，氣動比例調節閥有助于實現：

• 穩定比例投加

• 降低系統能耗

• 提升處理效率



4. 高安全等級工業裝置

由于氣動執行方式有利于減少潛在點火源，氣動比例調節閥在防爆區域和高安全等級裝置中具有明顯應用優勢。氣動比例調節閥特別適用于：

• 易燃易爆介質

• 高溫、高壓環境

• 防爆等級要求嚴格的區域



六、氣動比例調節閥選型的關鍵工程要點

技術工程師在選型過程中，需重點關注以下因素：

1.  介質特性：腐蝕性、顆粒含量、粘度

2.  工藝參數：流量范圍、壓差、溫度

3.  控制精度要求：調節精度、響應速度

4.  安全功能需求：失氣位、故障模式

5.  定位器性能：反饋精度與通訊能力

合理選型不僅影響調節效果，更直接關系到系統長期運行穩定性。

七、工程應用中的注意事項



• 確保氣源潔凈、干燥，防止定位器失效

• 安裝時遵循流向與支撐要求，避免應力集中

• 定期檢查密封件與執行機構磨損情況

• 對關鍵控制回路進行周期性標定



八、氣動比例調節閥在過程控制中的工程價值

氣動比例調節閥并非簡單的“氣動閥門”，而是過程控制系統中決定調節品質的重要執行節點。其快速響應、防爆安全與高可靠性的綜合優勢，使其在復雜工況下依然保持不可替代的工程價值。
在實際工程應用中，只有將閥體結構、執行機構、定位器性能與工藝需求進行系統匹配，才能充分發揮氣動比例調節閥的控制能力，為裝置長期穩定運行提供可靠保障。
如需進一步結合具體工況進行技術選型、結構優化或控制方案匹配，建議結合現場條件進行專業評估，以獲得更符合工程實際的解決方案。
