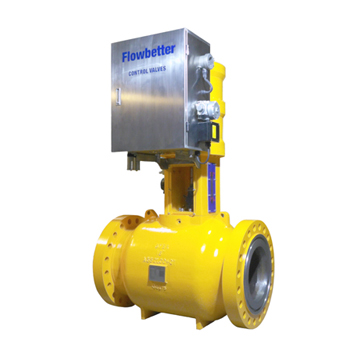

氣缸驅動軸流式安全切斷閥在高集成壓力保護系統(HIPPS)中用于保護低壓力等級避免超壓，通過切斷壓力界面來避免超壓。
進口氣缸驅動軸流式安全切斷閥廣泛運用于安全領域，該系列閥門具有如下的特點：
1. 1.軸流式，流通能力高且壓降低
2. 2.全壓力平衡閥芯
3. 3.運動部件的重量輕
4. 4. 短行程
5. 5.氣缸驅動軸流式安全切斷閥的設計從根本上就非常適合于要求快速關閉的安全領域。具有切斷時間快，≤36”的閥門均可以2秒切斷，≤12”的 閥門可在1秒內切斷。
6. 6.在閥門全開位置主密封自動保護盡可能的避免了高速介質的沖刷破壞。另外，主密封在行程中不與其它部件接觸。
7. 7.線性的不需要任何外部動力源的活塞式液壓彈簧關自驅動式執行機構，通過多層彈簧關閉動作具有很高的安全可靠性，保證閥門動作的安全性和可靠性，并且節能環保。
一、整個安全系統是典型HIPPS系統由以下三部分組成：
1. 1.最終執行元件就是安全切斷閥
2. 2.檢測儀表是壓力變送器
3. 3.邏輯控制器
|
執行標準 |
DIN3381 |
|
閥體結構長度標準 |
API-6D |
|
閥體法蘭尺寸標準 |
ASME B16.5、ASME B16.47 |
|
閥門最小殼體壁厚 |
ASTM B16.34 |
|
公稱通徑 |
NPS8--48 |
|
公稱壓力 |
CL600—1500 |
|
連接方式 |
RF 、 RJ |
|
設計溫度 |
-46℃ ～ 180℃ |
|
切斷時間 |
小于2S |
|
切斷精度 |
±1%（AG1 |
|
閥體材料 |
ASTM A352 LCC |
三、主要尺寸
|
公稱通徑 Inch |
公稱壓力 CLASS |
A mm |
B(Φ) mm |
H mm |
H1 mm |
D mm |
|
8 |
CL600 |
660 |
420 |
1600 |
450 |
308 |
|
CL900 |
740 |
470 |
||||
|
CL1500 |
841 |
485 |
||||
|
10 |
CL600 |
787 |
510 |
1860 |
560 |
350 |
|
CL900 |
841 |
545 |
||||
|
CL1500 |
1000 |
585 |
||||
|
12 |
CL600 |
838 |
560 |
1960 |
630 |
400 |
|
CL900 |
968 |
610 |
||||
|
CL1500 |
1146 |
675 |
||||
|
14 |
CL600 |
889 |
605 |
2150 |
680 |
450 |
|
CL900 |
1038 |
640 |
||||
|
CL1500 |
1276 |
750 |
||||
|
16 |
CL600 |
991 |
685 |
2285 |
765 |
508 |
|
CL900 |
1140 |
705 |
||||
|
CL1500 |
1407 |
825 |
||||
|
18 |
CL600 |
1092 |
745 |
2345 |
765 |
508 |
|
CL900 |
1232 |
785 |
||||
|
CL1500 |
1549 |
915 |
||||
|
20 |
CL600 |
1194 |
815 |
2450 |
800 |
508 |
|
CL900 |
1334 |
855 |
||||
|
CL1500 |
1686 |
985 |
||||
|
24 |
CL600 |
1397 |
940 |
2520 |
815 |
525 |
|
CL900 |
1568 |
1040 |
||||
|
CL1500 |
1965 |
1170 |
||||
|
28 |
CL600 |
1549 |
1075 |
2650 |
842 |
525 |
|
CL900 |
1775 |
1170 |
||||
|
CL1500 |
|
|
||||
|
32 |
CL600 |
1778 |
1195 |
2800 |
867 |
608 |
|
CL900 |
1981 |
1315 |
||||
|
CL1500 |
|
|
||||
|
36 |
CL600 |
2083 |
1315 |
2860 |
900 |
608 |
|
CL900 |
2194 |
1460 |
||||
|
CL1500 |
|
|
||||
|
40 |
CL600 |
2337 |
1320 |
2980 |
915 |
674 |
|
CL900 |
2375 |
1510 |
||||
|
CL1500 |
|
|
||||
|
44 |
CL600 |
|
1455 |
|
|
|
|
CL900 |
|
1650 |
||||
|
CL1500 |
|
|
||||
|
48 |
CL600 |
2867 |
1595 |
|
|
|
|
CL900 |
|
1785 |
||||
|
CL1500 |
|
|
以上就是產品的各項參數、尺寸以及產品詳情，為了方便我公司生產及技術人員為您準確選型。請您盡量了解口徑、壓力、使用介質及工況條件，以便我公司提供更準確、更有針對性的服務。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務!
