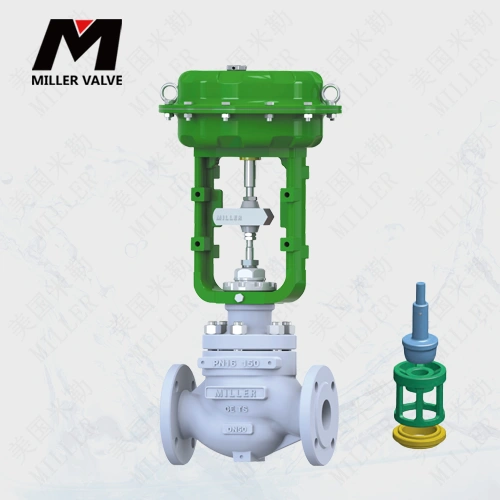

美國米勒氣動薄膜調節閥是以壓縮空氣為動力源，以薄膜式氣缸為執行器，并借助于電氣閥門定位器、轉換器電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控制系統的控制信號來完成調節管道介質的：流量、壓力、溫度等各種工藝參數。氣動調節閥的特點就是控制簡單，反應快速，且本質安全，不需另外再采取防爆措施。
進口氣動薄膜調節閥參數
|
公稱通徑 DN(mm) |
DN15~DN600 |
|
公稱壓力（Mpa） |
PN1.6~42MPa；ANSI 150~2500LB |
|
適用溫度：(℃） |
-40~570℃ |
|
閥體形式 |
S型 |
|
連接形式 |
法蘭式 內螺紋 焊接 |
|
密封填料 |
PTFE、PPL 柔性石墨填料等 |
|
閥芯形式 |
單座式/套筒式閥芯 |
|
流量特性 |
曲線特性 |
|
動作范圍 |
直行程 |
|
泄露量Q |
0.01%×閥額定容量 |
|
基本誤差 |
±1% |
|
回差 |
±1% |
|
死區 |
≤1%(可調) |
|
可調范圍 |
50：1 |
|
配置執行機構 |
氣動執行機構 |
|
控制方式 |
調節型(4～20mA控制) |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
作用形式 |
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

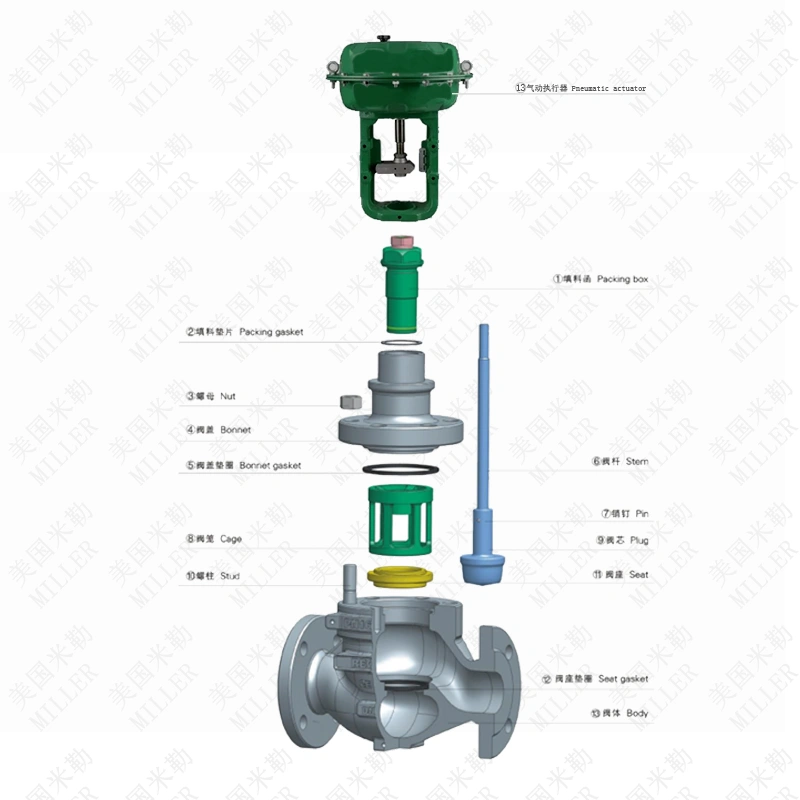

進口氣動薄膜調節閥結構圖

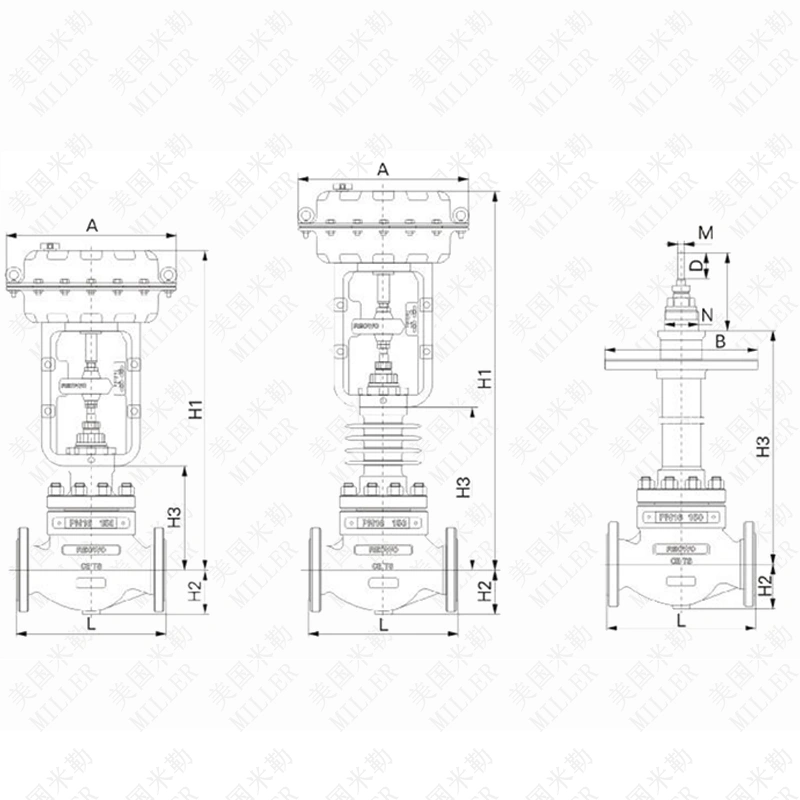

進口氣動薄膜調節閥連接尺寸
|
閥門尺寸 |
L |
H2 |
A |
標準型 |
散熱型 |
伸長型 |
|||||
|
150LB |
300LB |
600LB |
H3 |
H1 |
H3 |
H1 |
H1 H3=800 |
B |
|||
|
20 |
184 |
194 |
206 |
52 |
290 |
131 |
477 |
266 |
612 |
1226 |
290 |
|
25 |
184 |
197 |
210 |
52 |
290 |
131 |
477 |
266 |
612 |
1226 |
290 |
|
32 |
200 |
210 |
220 |
55 |
290 |
146 |
492 |
281 |
627 |
1226 |
290 |
|
40 |
222 |
235 |
251 |
66 |
290 |
170 |
538 |
303 |
671 |
1246 |
335 |
|
50 |
254 |
267 |
286 |
76 |
290 |
177 |
545 |
312 |
680 |
1246 |
370 |
|
65 |
276 |
292 |
311 |
93 |
365 |
218 |
660 |
343 |
785 |
1367 |
410 |
|
80 |
298 |
317 |
337 |
100 |
365 |
225 |
667 |
350 |
792 |
1519 |
440 |
|
100 |
352 |
368 |
394 |
115 |
365 |
233 |
675 |
358 |
800 |
1519 |
490 |
|
125 |
403 |
425 |
460 |
130 |
475 |
285 |
870 |
440 |
1025 |
1536 |
560 |
|
150 |
451 |
473 |
508 |
145 |
475 |
300 |
885 |
455 |
1060 |
1536 |
630 |
|
200 |
543 |
568 |
610 |
185 |
475 |
334 |
920 |
489 |
1075 |
1536 |
760 |
|
250 |
673 |
700 |
770 |
235 |
590 |
475 |
1245 |
675 |
1445 |
-- |
-- |
|
300 |
737 |
775 |
819 |
240 |
590 |
490 |
1260 |
690 |
1460 |
-- |
|
實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
