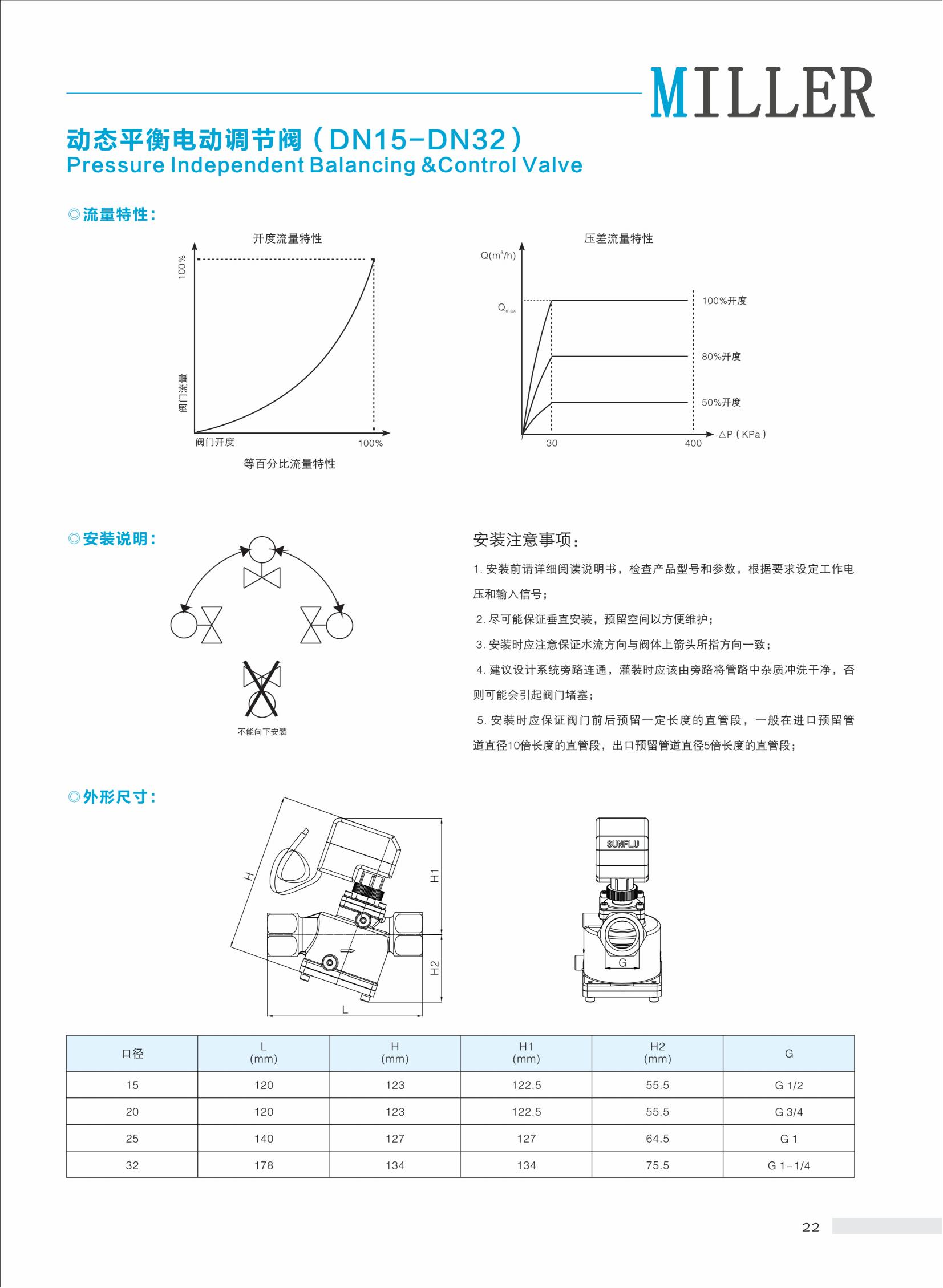

動態平衡電動調節閥(DN15-DN32)

    PressureIndependentBalancing&ControlValve

    ◎應用：

    MDV(DN15-DN32)系列動態平衡電動調節閥與MACDV系列執行器配合使用應用于空調系統如預冷空調箱(PAU)、空調箱(AHU)、新風機組(MAU)等末端設備或者采暖系統板換等末端設備，根據空調區域溫度需求和控制系統信號調節被控末端流量，并維持管網壓差恒定，確保被控末端不受管網系統中其它設備運行影響，保持系統高效節能、穩定運行。

    ◎特點：

    •等百分比控制特性

    •保持調節閥兩端壓差恒定

    •電子預設定最大流量，方便現場調試

    •具有故障自動診斷和報警功能，電源帶過載保護功能

    •行程自動檢測功能

    •該閥門的調節閥芯采用直行程設計，提供調節型和開關型兩種執行器

    ◎工作原理：

    動態平衡電動調節閥結構分為流量調節結構和動態平衡結構兩部分。

    流量調節結構可完成閥門流量的設定和調節，配合執行器可實現閥門的電動調節、開關功能。

    動態平衡結構可實現閥門流量的動態平衡，該結構的核心部件為感壓膜片和彈簧，感壓膜片感應閥門入口和平衡閥芯內腔之間的壓(P1-P2),在此壓差作用下調節可變流道的流通面積，保持壓差(P1-P2)基本恒定，從而保持流量不變。

    ◎技術規格:

    尺寸：DN15-DN32

    工作溫度：-10~120P

    承壓等級：PN25

    工作介質：空調冷熱水、乙/丙二醇溶液

    連接方式：螺紋連接

    連接標準：EN10226GB/T7306.1-2000

    流量誤差：W5%

    工作電壓：24VAC

    控制信號：0-10VDC/4-20mA

    工作壓差范圍：30-400KPa

    執行器防護等級：IP43

    控制特性：等百分比特性

    材質：①閥體：黃銅

    ②閥芯：黃銅/不銹鋼

    ③彈簧：不銹鋼

    ④膜片：EPDM

    ⑤阻斷片：EPDM

    ⑥閥桿：不銹鋼

    執行器：外殼材料：阻燃PC

    執行器內件：增強POM

◎技術參數:

產品型號：
