公稱壓力

PN10、PN16、PN25、PN40、class150LB、class300LB

適用溫度

PTFE:-100~+180℃ 、R-PTFE：-30~230℃ 、合金:-30~+420℃

連接方式

法蘭式，對夾式

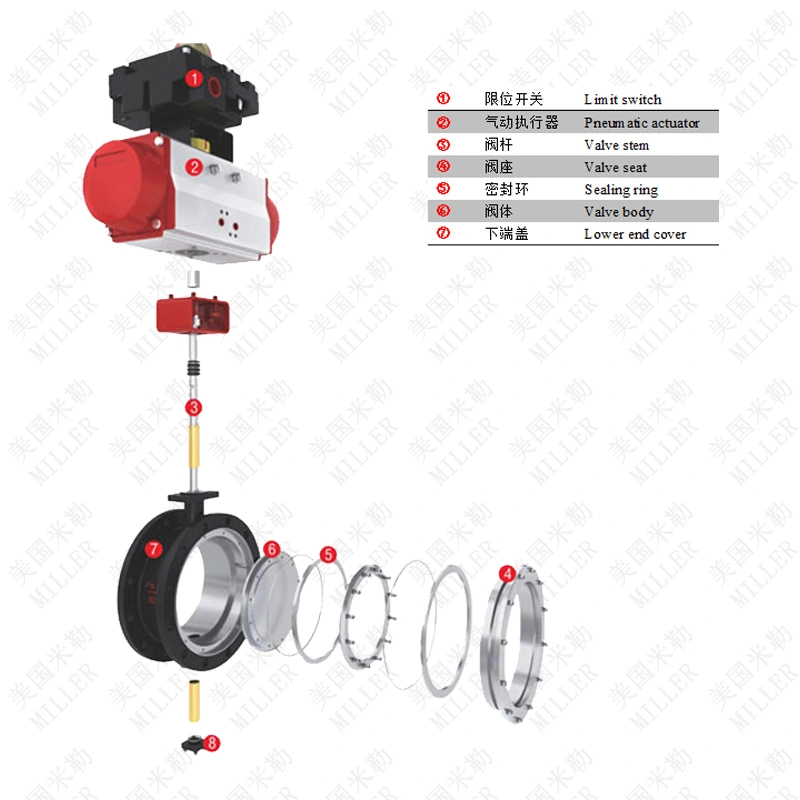

閥體結構

雙偏心

閥體材質

WCB、304、316、316L等

閥板材質

WCB、304、316、316L等

閥座襯里

PTFE、R-TFE、合金等

適用介質

水、液體、氣體、油類、酸堿腐蝕性介質等

執行器型號

MSD/MSR系列單雙作用氣動執行器

供氣壓力

400～700KPa

氣源接口

G1/4"、G1/8"、G3/8"、G1/2"

環境溫度

-30～+70℃

作用形式

單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

可配附件

定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

DN50

43

65

4-∅18

125

102

DN65

46

75

4-∅18

145

122

DN80

49

82

8-∅18

160

138

DN100

52

92

8-∅18

180

158

DN125

56

115

8-∅18

210

188

DN150

56

126

8-∅22

240

212

DN200

60

165

8-∅22/12-∅22

295

268

DN250

68

235

12-∅22/12-∅26

350/355

320

DN300

78

258

12-∅22/12-∅26

400/410

370

DN350

78

295

16-∅22/16-∅26

460/470

430

DN400

102

315

16-∅26/16-∅30

515/525

482

DN450

114

370

20-∅26/20-∅30

565/585

532

DN500

127

398

20-∅26/20-∅33

620/650

585

DN600

154

475

20-∅30/20-∅36

725/770

685
