進口焊接蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥軍郵雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。
品牌：美國MILLER
公稱通徑：DN50-DN2000
公稱壓力：0.6Mpa-4.0Mpa
設計溫度：-29℃-600℃
連接方式：焊接
適用介質：水、氣、油、化工、鹽水、燃氣，天然氣等等介質
|
零件名稱 |
材料 |
|
閥體 |
鑄鋼、不繡鋼、鉻鑰鋼、合金鋼、雙相鋼 |
|
蝶板 |
鑄鋼、不繡鋼、鉻結鋼、合金鋼、雙相鋼 |
|
閥座 |
不繡鋼、堆焊司太立等硬質合金 |
|
密封圈 |
不繡鋼與耐高溫石棉板組合成多層次 |
|
閥桿 |
20Cr13、1Cr13不繡鋼、鉻銀鋼、特殊材料 |
|
軸套 |
奧氏體不繡鋼、304氮化 、ZG00Cr18Ni10 |
|
填料 |
柔性石墨、PTFE |
|
填料壓蓋 |
鑄鋼、不繡鋼 |
|
支架 |
鑄鋼、不繡鋼 |
|

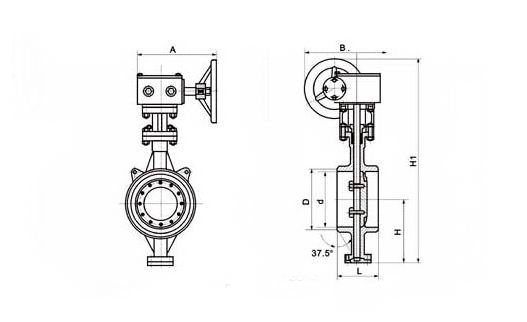

公稱壓力 PN0.6MPa |
公稱壓力 PN1.0MPa |
|||||||||||||||
|
DN |
外形尺寸 |
WT(KG) |
外形尺寸 |
WT(KG) |
||||||||||||
|
mm |
L |
D |
d |
H |
H1 |
A |
B |
L |
D |
d |
H |
H1 |
A |
B |
||
|
600 |
390 |
636 |
602 |
499 |
1280 |
570 |
660 |
450 |
390 |
636 |
602 |
499 |
1280 |
570 |
660 |
465 |
|
700 |
430 |
726 |
692 |
566 |
1480 |
750 |
550 |
660 |
430 |
726 |
692 |
566 |
1480 |
750 |
550 |
680 |
|
800 |
470 |
826 |
792 |
632 |
1608 |
750 |
550 |
780 |
470 |
826 |
792 |
632 |
1608 |
750 |
550 |
810 |
|
900 |
510 |
926 |
892 |
693 |
1857 |
750 |
550 |
820 |
510 |
926 |
892 |
693 |
1857 |
750 |
550 |
860 |
|
1000 |
550 |
1028 |
992 |
757 |
2038 |
900 |
750 |
1460 |
550 |
1028 |
992 |
757 |
2038 |
900 |
750 |
1625 |
|
1200 |
630 |
1228 |
1192 |
851 |
2237 |
1000 |
925 |
1590 |
630 |
1228 |
1192 |
851 |
2237 |
1000 |
925 |
1770 |
|
1400 |
710 |
1428 |
1392 |
876 |
2411 |
1000 |
925 |
2185 |
710 |
1428 |
1392 |
876 |
2411 |
1000 |
925 |
2425 |
|
1600 |
790 |
1628 |
1592 |
1095 |
2756 |
1000 |
925 |
3210 |
790 |
1628 |
1592 |
1095 |
2756 |
1000 |
925 |
3560 |
|
1800 |
870 |
1828 |
1792 |
1214 |
3093 |
1100 |
980 |
4090 |
870 |
1828 |
1792 |
1214 |
3093 |
1100 |
980 |
4545 |
|
2000 |
950 |
2028 |
1992 |
1332 |
3355 |
1100 |
980 |
5610 |
950 |
2028 |
1992 |
1332 |
3355 |
1100 |
980 |
6230 |
|
公稱壓力 PN1.6MPa |
公稱壓力 PN1.6MPa |
||||||||||||||||
|
DN |
外形尺寸 |
WT(KG) |
DN |
外形尺寸 |
WT(KG) |
||||||||||||
|
mm |
L |
D |
d |
H |
H1 |
A |
B |
mm |
L |
D |
d |
H |
H1 |
A |
B |
||
|
80 |
114 |
90 |
78 |
90 |
356 |
180 |
200 |
27 |
600 |
390 |
636 |
602 |
509 |
1369 |
570 |
660 |
457 |
|
100 |
127 |
110 |
96 |
100 |
375 |
180 |
200 |
34 |
700 |
430 |
726 |
692 |
572 |
1492 |
750 |
550 |
810 |
|
125 |
140 |
135 |
121 |
113 |
401 |
180 |
200 |
41 |
800 |
470 |
826 |
792 |
638 |
1622 |
750 |
550 |
1093 |
|
150 |
210 |
161 |
146 |
130 |
450 |
270 |
280 |
43 |
900 |
510 |
926 |
892 |
700 |
1924 |
750 |
550 |
1410 |
|
200 |
230 |
222 |
202 |
205 |
545 |
400 |
425 |
81 |
1000 |
550 |
1028 |
992 |
765 |
2054 |
900 |
750 |
1870 |
|
250 |
250 |
278 |
254 |
235 |
630 |
400 |
425 |
102 |
1200 |
630 |
1228 |
1192 |
860 |
2259 |
1000 |
925 |
2082 |
|
300 |
270 |
330 |
303 |
275 |
715 |
450 |
560 |
132 |
1400 |
710 |
1428 |
1392 |
986 |
2610 |
1000 |
925 |
2850 |
|
350 |
290 |
382 |
351 |
309 |
817 |
450 |
560 |
164 |
1600 |
790 |
1628 |
1592 |
1106 |
2856 |
1000 |
925 |
4235 |
|
400 |
310 |
432 |
398 |
346 |
923 |
535 |
580 |
193 |
1800 |
870 |
1828 |
1792 |
1226 |
3121 |
1100 |
980 |
5346 |
|
450 |
330 |
484 |
450 |
392 |
1059 |
535 |
580 |
238 |
2000 |
950 |
2028 |
1992 |
1345 |
3385 |
1100 |
980 |
7328 |
|
500 |
350 |
535 |
[501 |
427 |
1126 |
535 |
580 |
302 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
公稱壓力 PN2.5MPa |
公稱壓力 PN4.0MPa |
|||||||||||||||
|
DN |
外形尺寸 |
WT(KG) |
外形尺寸 |
WT(KG) |
||||||||||||
|
mm |
L |
D |
d |
H |
H1 |
A |
B |
L |
D |
d |
H |
H1 |
A |
B |
||
|
80 |
114 |
90 |
78 |
90 |
356 |
180 |
200 |
38 |
180 |
90 |
78 |
108 |
430 |
180 |
200 |
39 |
|
100 |
127 |
110 |
96 |
106 |
387 |
180 |
200 |
40 |
190 |
110 |
96 |
108 |
392 |
180 |
200 |
50 |
|
125 |
140 |
135 |
121 |
122 |
413 |
180 |
200 |
60 |
200 |
135 i |
120 |
120 |
414 |
180 |
200 |
75 |
|
150 |
210 |
161 |
146 |
136 |
459 |
270 |
280 |
65 |
210 |
161 |
145 |
135 |
494 |
270 |
280 |
100 |
|
200 |
230 |
222 |
202 |
215 |
585 |
400 |
425 |
85 |
230 |
222 |
200 |
202 |
578 |
400 |
425 |
135 |
|
250 |
250 |
278 |
254 |
247 |
649 |
400 |
425 |
135 |
250 |
278 |
252 |
235 |
6^3 |
400 |
425 |
190 |
|
300 |
270 |
330 |
303 |
288 |
771 |
450 |
560 |
175 |
270 |
330 |
301 |
280 |
793 |
450 |
560 |
240 |
|
350 |
290 |
382 |
351 |
333 |
929 |
450 |
560 |
195 |
290 |
382 |
351 |
315 |
921 |
450 |
560 |
320 |
|
400 |
310 |
432 |
398 |
359 |
993 |
535 |
580 |
295 |
310 |
432 |
398 |
355 |
1021 |
535 |
580 |
450 |
|
450 |
330 |
484 |
450 |
405 |
1053 |
535 |
580 |
350 |
330 |
484 |
448 |
370 |
1143 |
535 |
580 |
500 |
|
500 |
350 |
535 |
501 |
444 |
1245 |
535 |
580 |
510 |
350 |
535 |
495 |
420 |
1192 |
535 |
580 |
560 |
|
600 |
390 |
636 |
602 |
521 |
1750 |
570 |
660 |
625 |
390 |
636 |
595 |
490 |
1327 |
570 |
560 |
720 |
|
700 |
430 |
726 |
692 |
586 |
1519 |
750 |
550 |
925 |
- |
- |
- |
- |
- |
- |
- |
- |
|
800 |
470 |
826 |
792 |
659 |
1659 |
750 |
550 |
1260 |
- |
- |
- |
- |
- |
- |
- |
- |
|
900 |
510 |
926 |
892 |
720 |
1829 |
750 |
550 |
1790 |
- |
- |
- |
- |
- |
- |
- |
- |
|
1000 |
550 |
1028 |
992 |
780 |
1949 |
900 |
750 |
1940 |
- |
- |
- |
- |
- |
- |
- |
- |
|
1200 |
630 |
1228 |
1192 |
889 |
2243 |
1000 |
925 |
2810 |
- |
- |
- |
- |
- |
- |
- |
- |
|
1400 |
710 |
1428 |
1392 |
1000 |
2262 |
1000 |
925 |
3500 |
- |
- |
- |
- |
- |
- |
||
訂貨須知:請您盡量了解口徑、壓力、使用介質及工況條件，以便我公司提供更準確、更有針對性的服務。以上閥門產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為閥門說明書的一部分，供選型參考之用。為了方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
